傳統自保持回路與 SET/RST自保持回路

【動作要求】

按一下“啟動按鈕” X0，輸出點 Y0變?yōu)?ON；按一下“關斷按鈕” X1，輸出點 Y0變?yōu)?OFF。

【組件說明】

PLC 軟元件	控制說明
X0	啟動按鈕：當啟動按鈕 X0按下且關斷按鈕 X1沒有按下時， Y0狀態為 ON
X1	關斷按鈕：當關斷按鈕 X1按下時，Y0狀態變?yōu)?OFF
Y0	輸出點

【控制程序】

● 傳統自保持回路

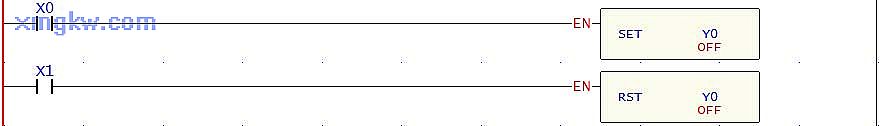

● SET/RST自保持回路

【程序說明】

以上兩范例的動作皆為當 X0由 OFF→ON變化時， Y0保持在 ON狀態；當 X1由 OFF→ON變化時， Y0保持為 OFF狀態。
X0，X1同時動作時，則停止信號優先，即 Y0會保持在 OFF狀態。
